Herstellung der Doppelwandigkeit über eine Tankinnenhülle bei einem 17m³ Kellertank

Tankanlagen sind doppelwandig zu erstellen, oder die Tanks müssen in Auffangräumen, Tankräumen bzw. Auffangwannen aufgestellt werden, welche als zweite Barriere, zum Schutz des Grundwassers dienen. Durch Risse im Mauerwerk solch eines Tankraums verliert der Auffangraum seine Funktion als öldichte zweite Barriere (WHG-Wanne). Durch ein Leck am Tank, kann dann austretendes Öl ungehindert ins Erdreich und somit ins Grundwasser gelangen. Der Schutz des Grundwassers (gesetzliche Vorgabe) wird dadurch nicht länger erfüllt. Eine Sanierung bzw. Wiederherstellung der zweiten Barriere ist erforderlich. Durch den Einbau einer Tankinnenhülle kann solch ein Mangel an der Heizölverbraucheranlage behoben und der Tank für die nächsten Jahrzehnte erhalten und fit gemacht werden. Zukünftige Brennstoffe, wie z. B. HVO können bei der Materialauswahl ebenfalls berücksichtigt werden.

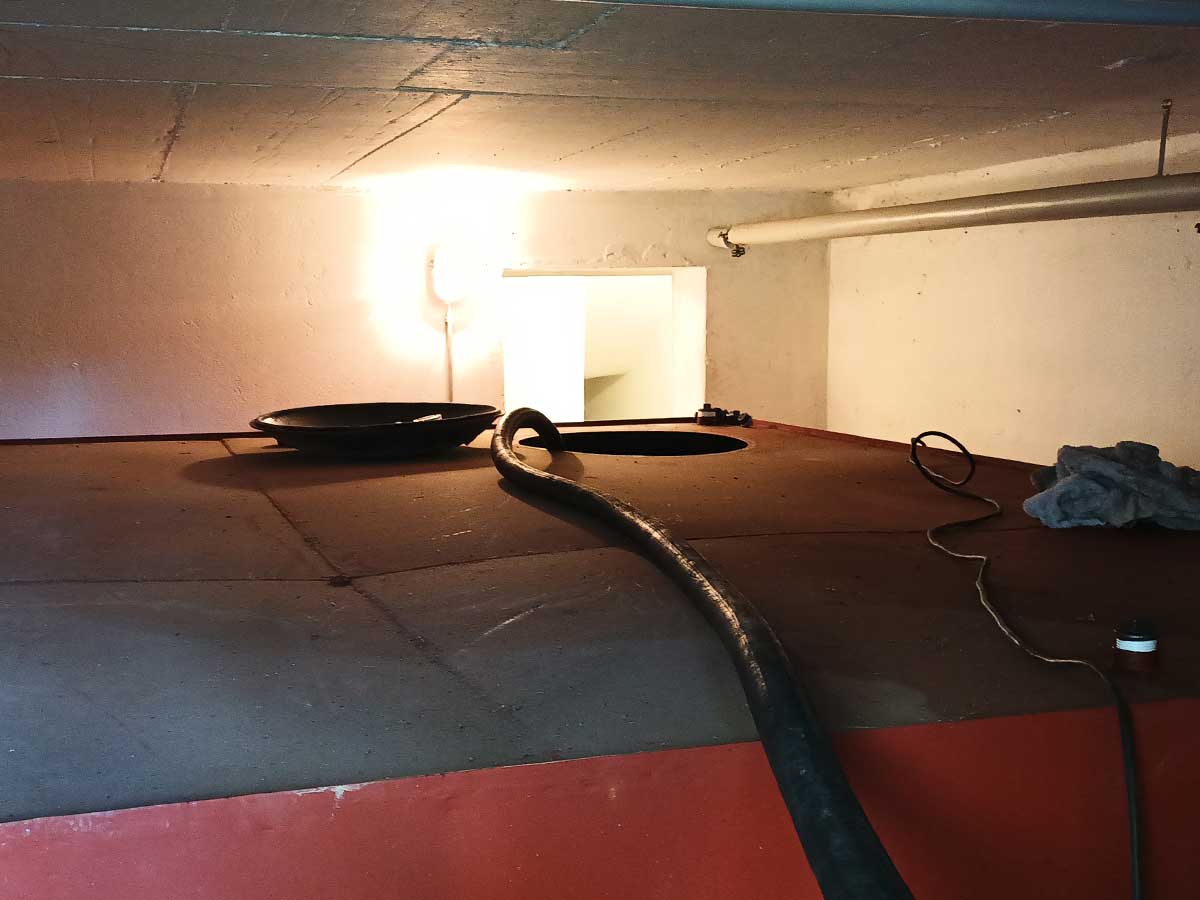

Entleeren des Kellertanks für die Tankreinigung

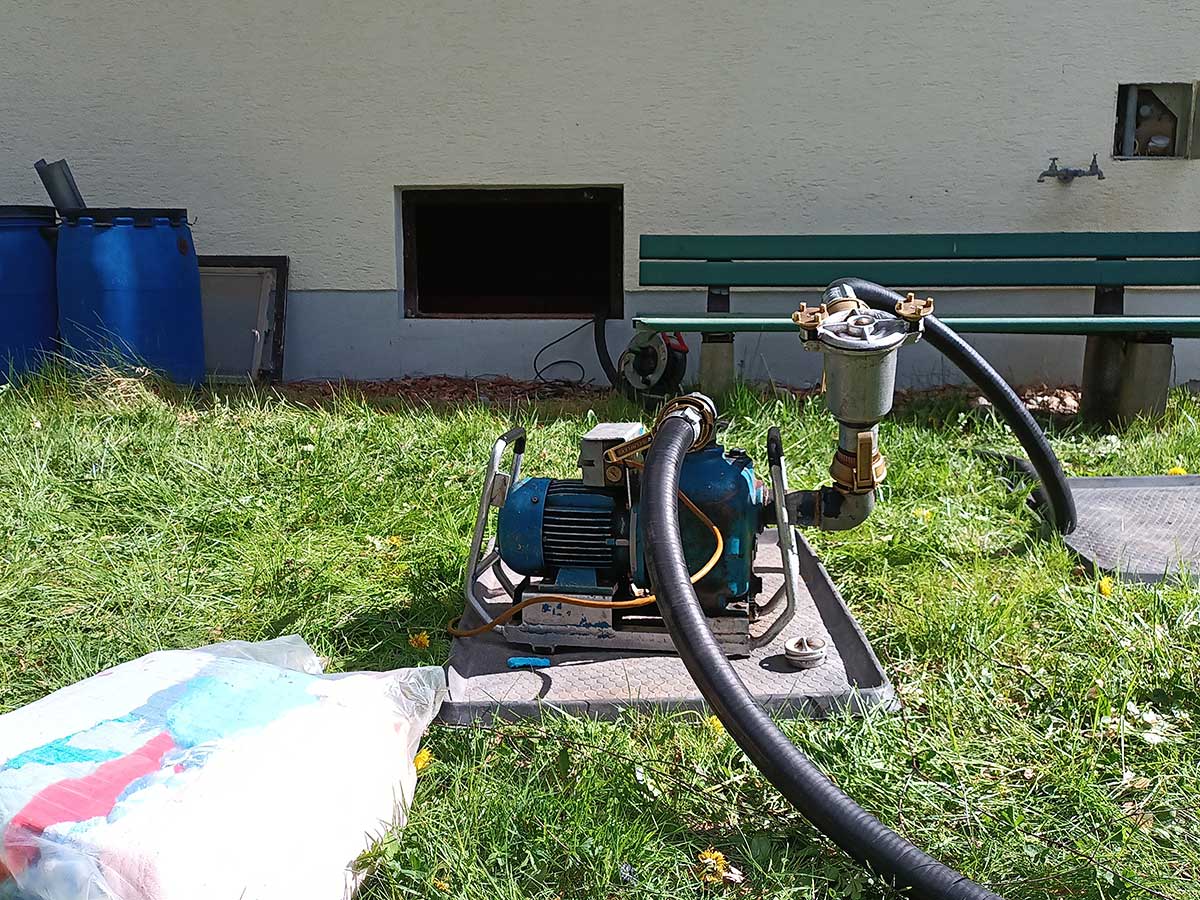

Heizölpumpe zur Entleerung des Kellertanks

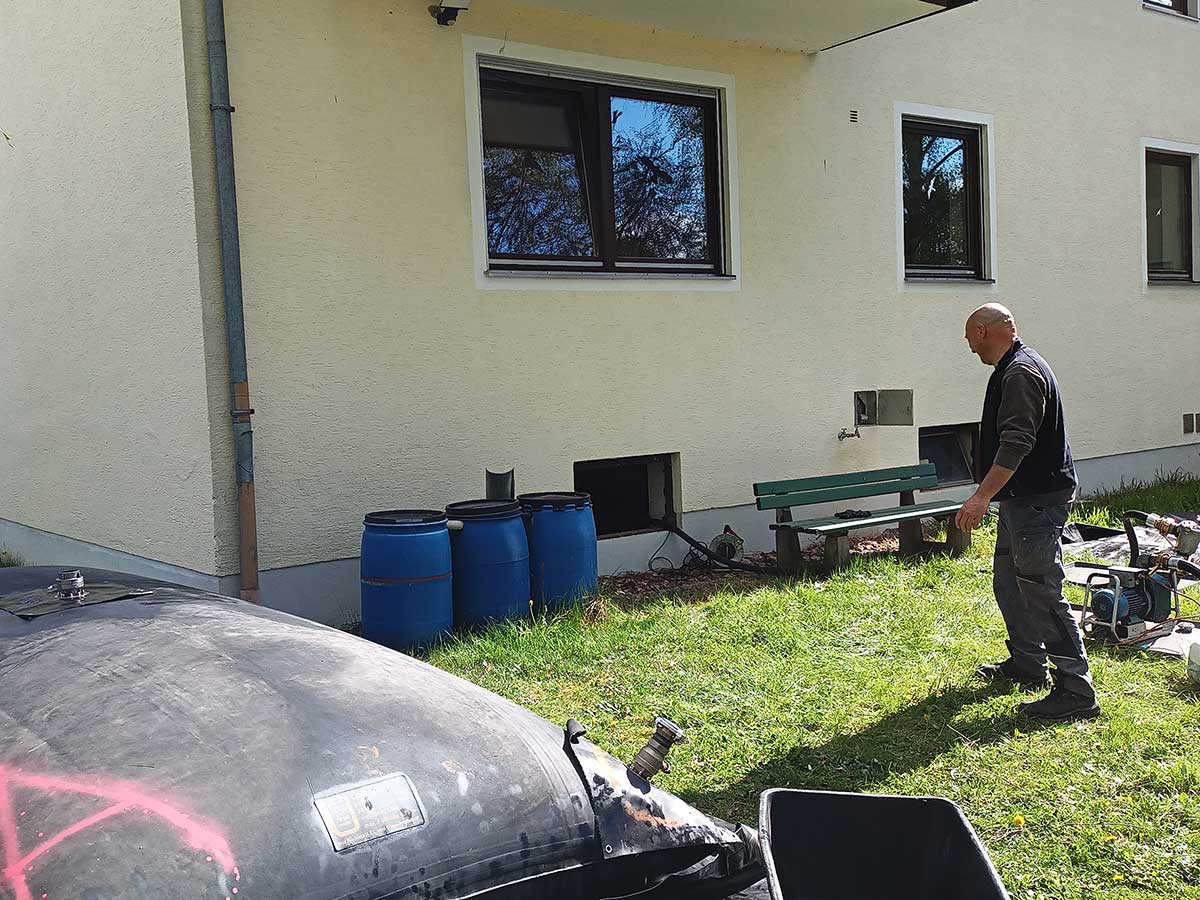

Zwischenlagerung des Heizöls in Blasen
Monteur bei der Tankreinigung im Kellertank

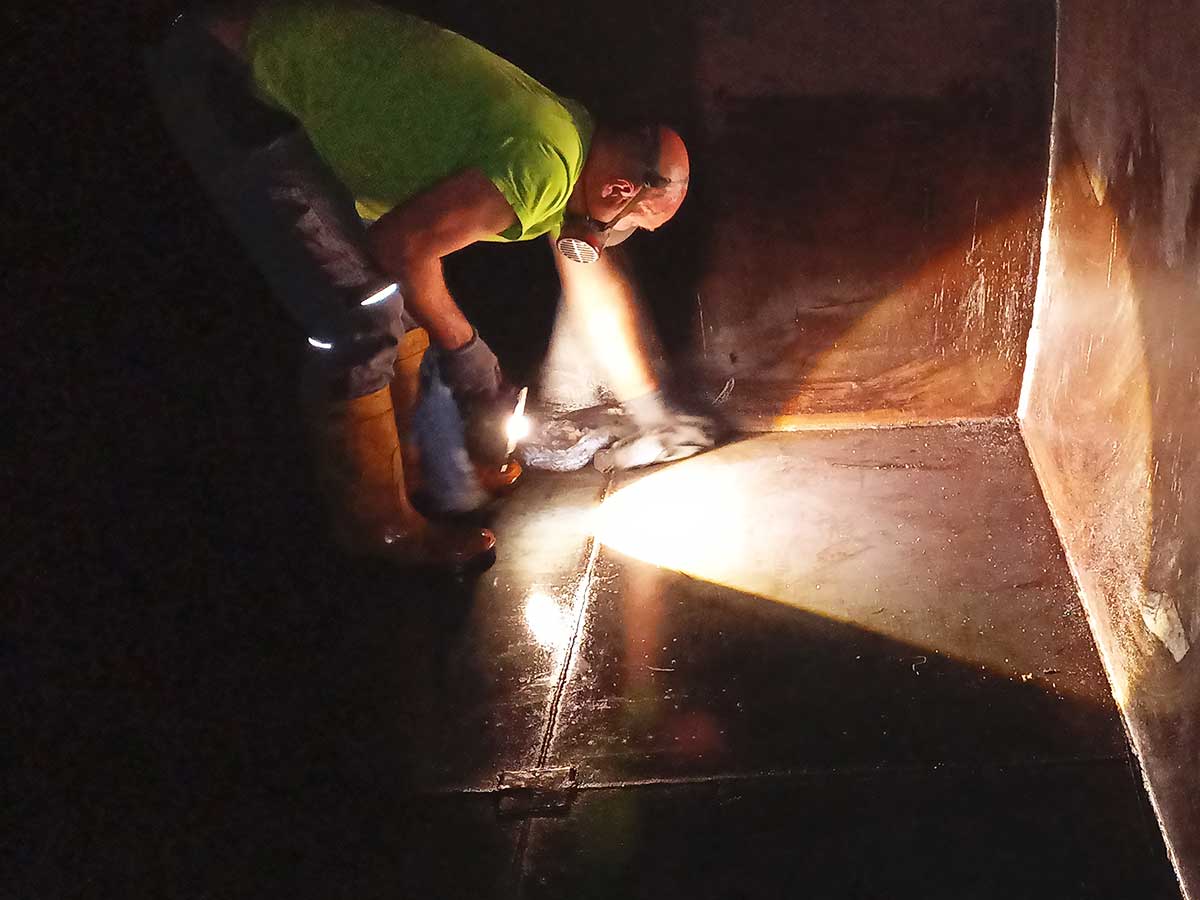

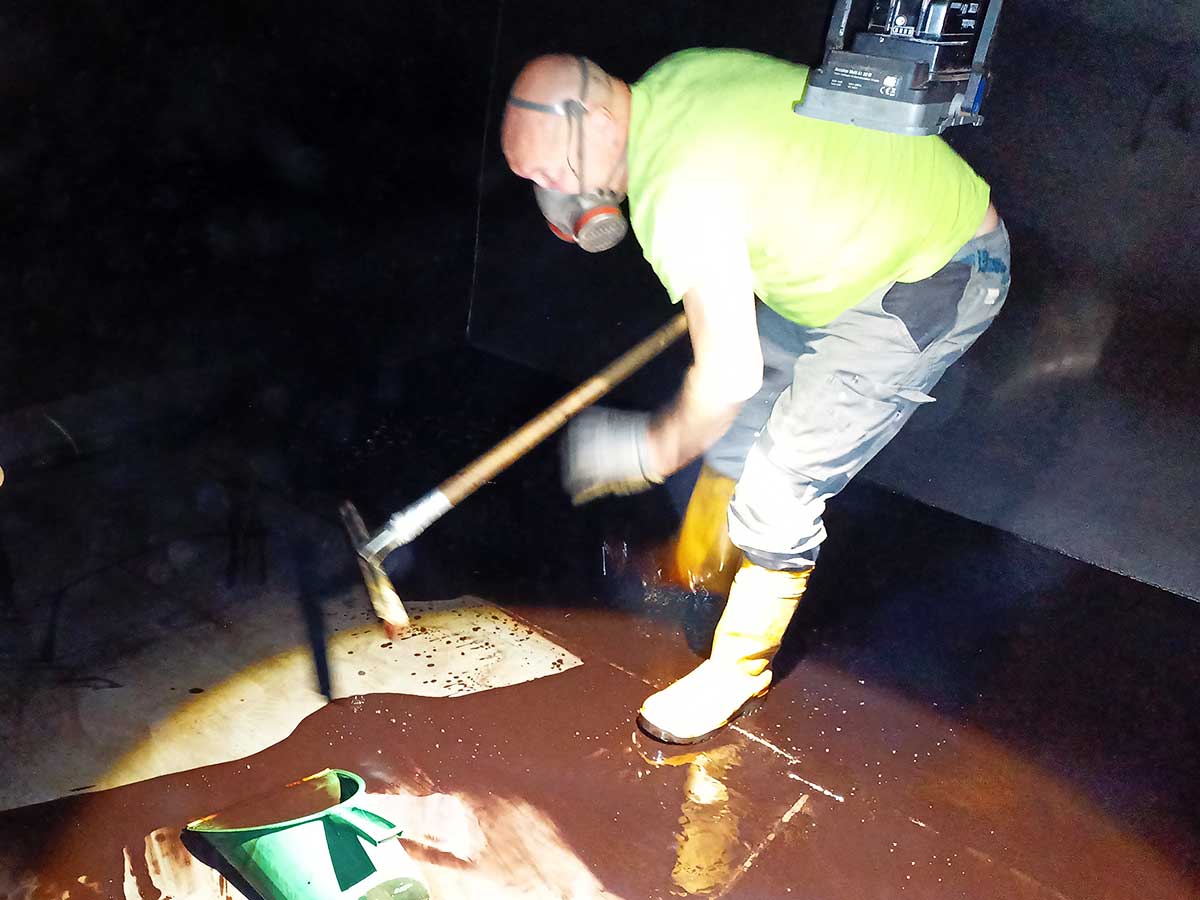

Wandungen und Tankboden werden durch Monteur von Ölschlamm befreit

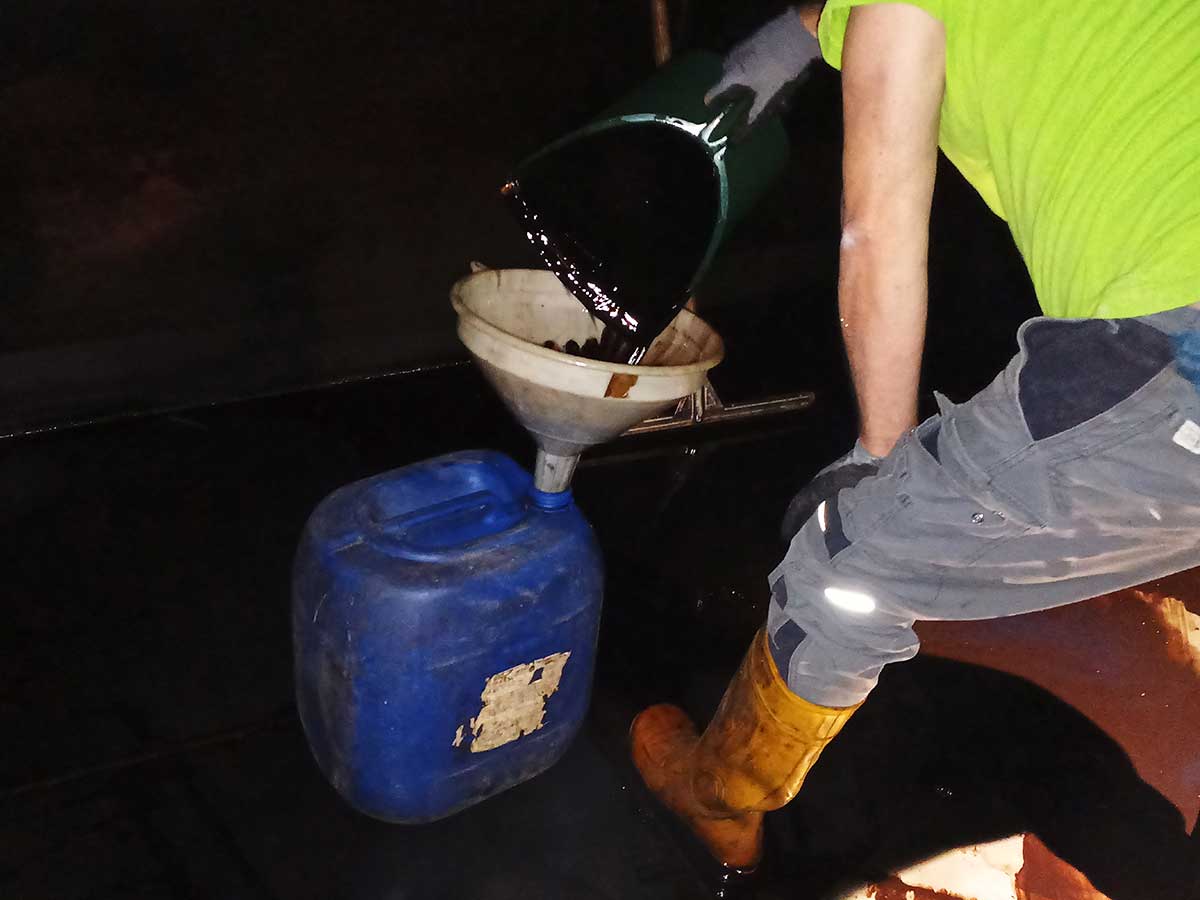

Ölschlamm aus Stahltank wird zur Entsorgung ausgebracht

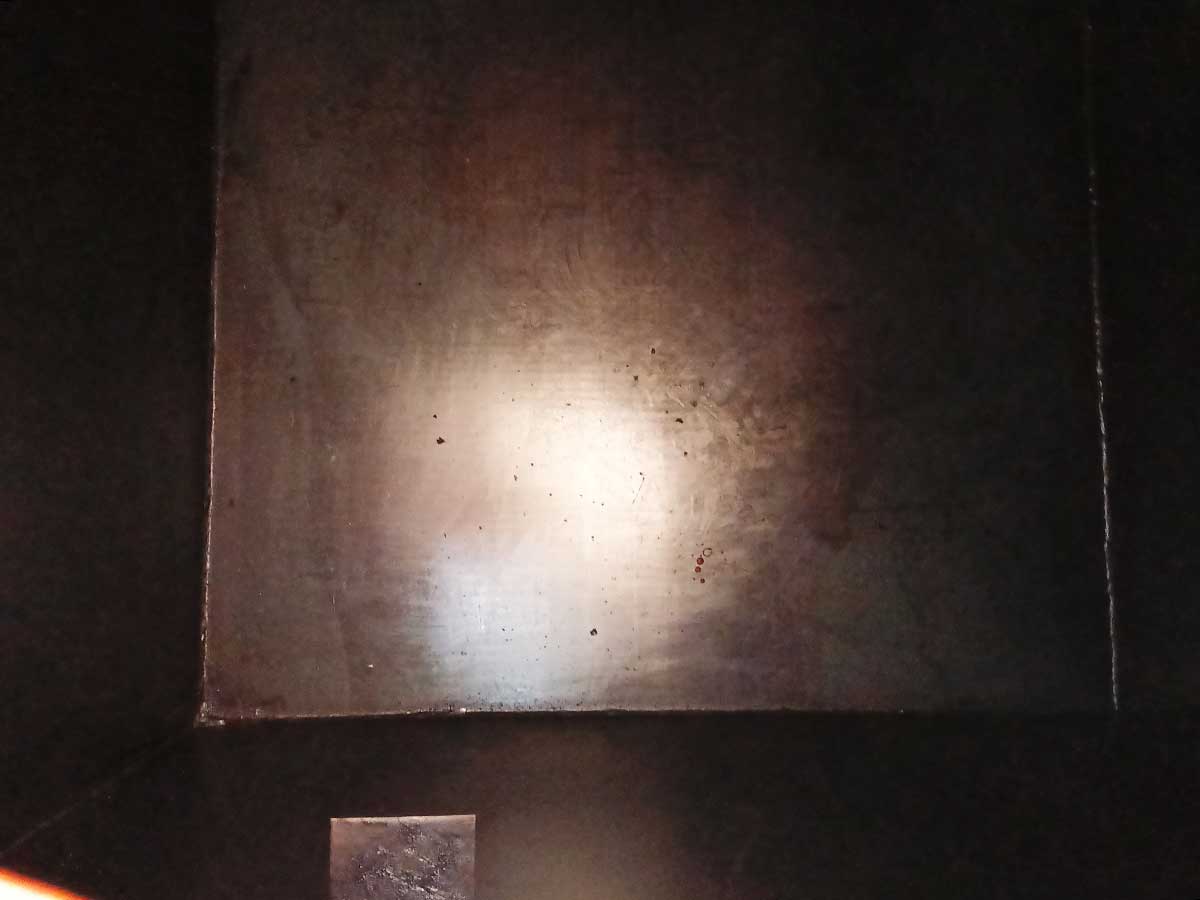

Gereinigter Stahltank, entgast und entfettet
Einpassen des Domhals für den Stahltank

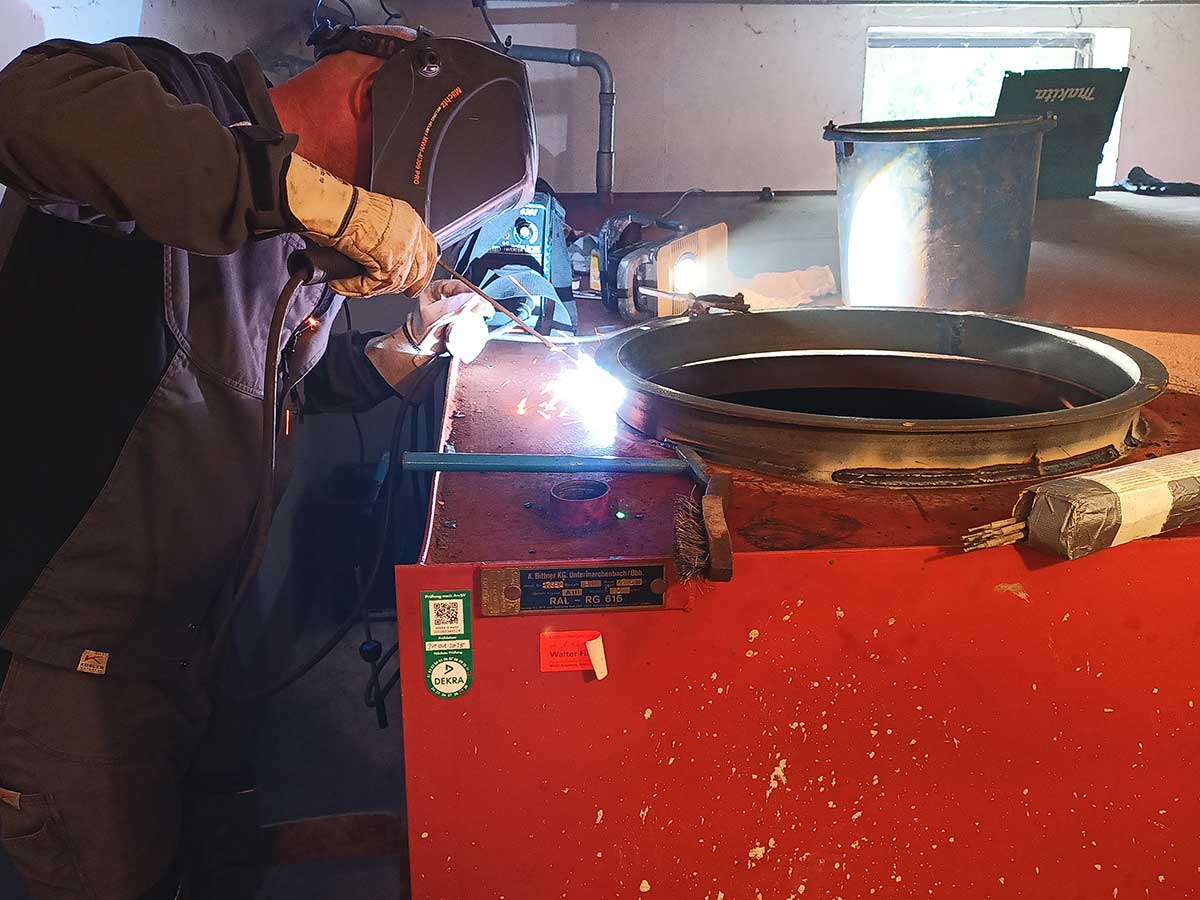

Monteur bei den Schweißarbeiten am Domhals

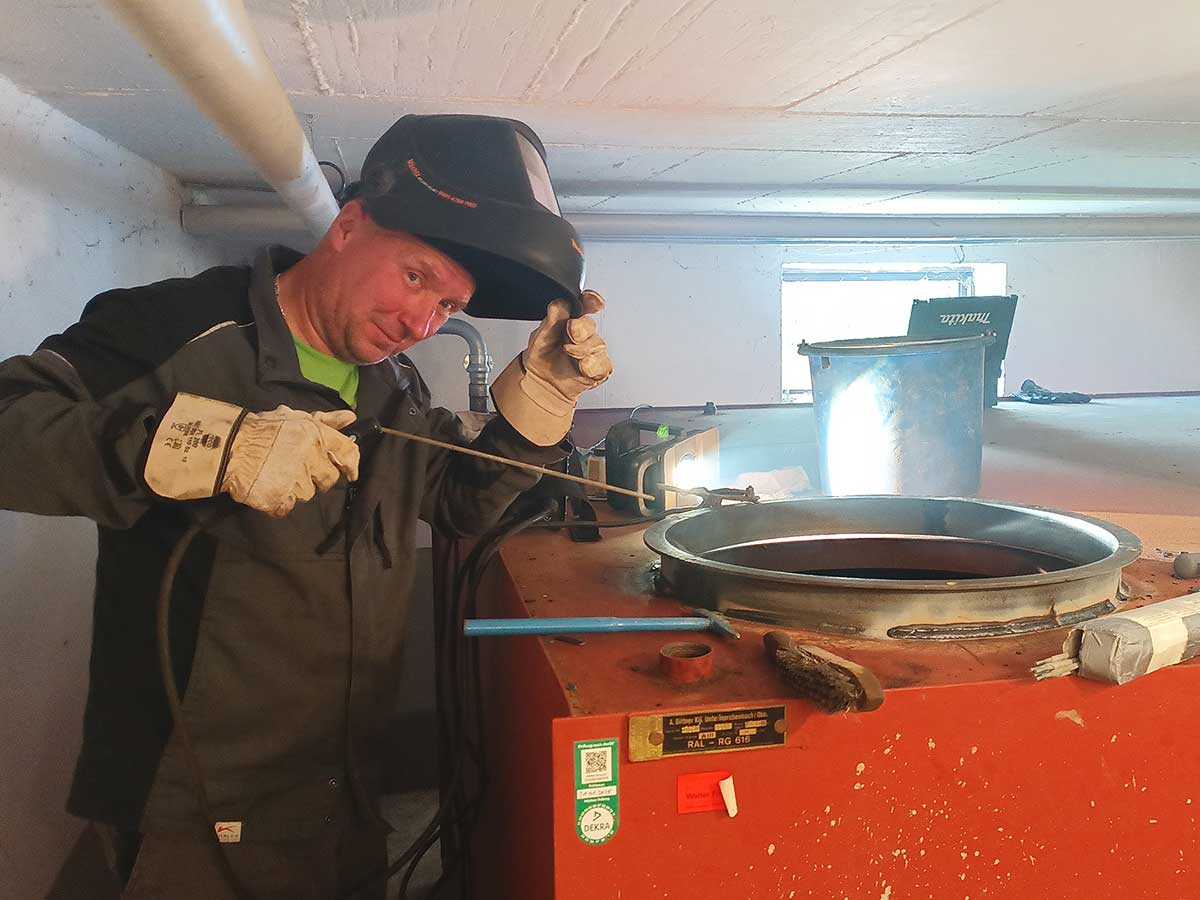

Fertig – Monteur am Kellertank, nach erledigter Schweißung

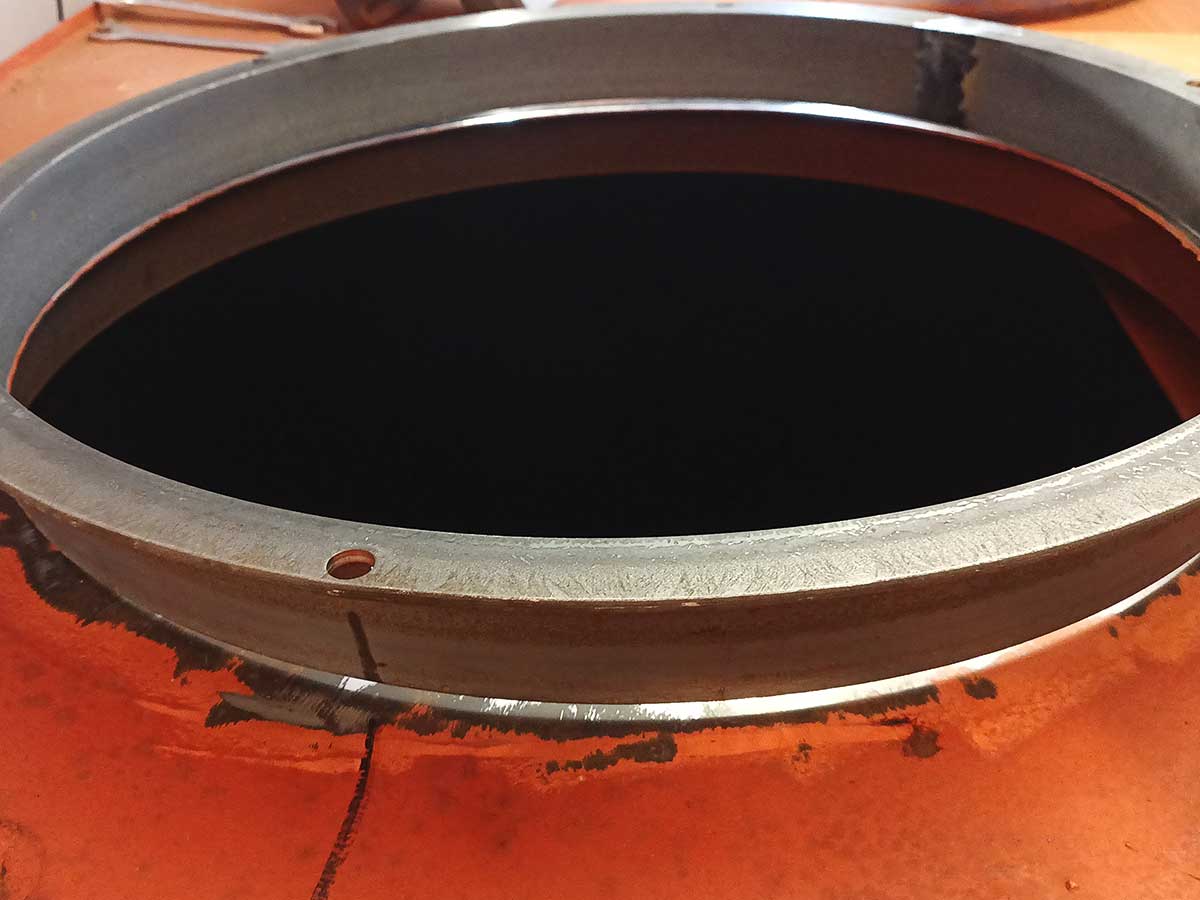

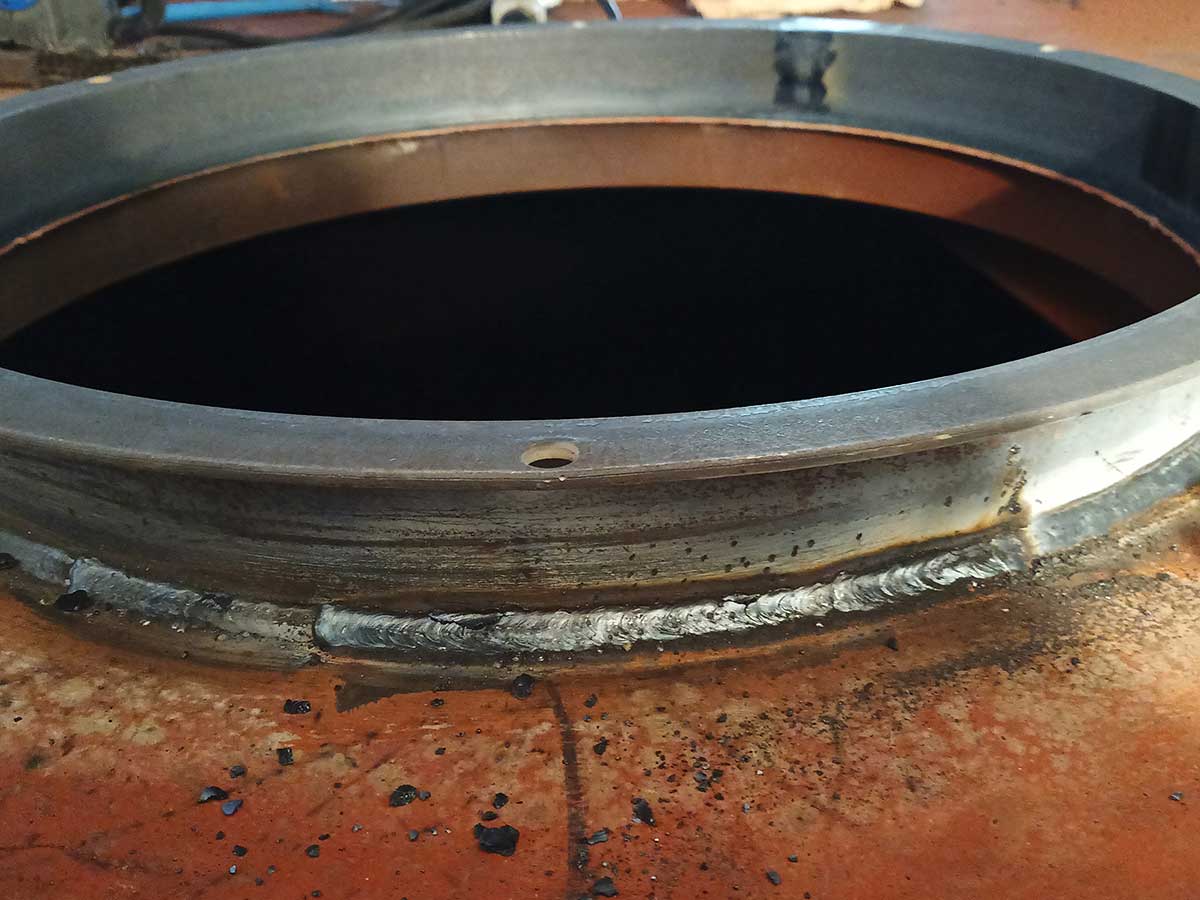

Am Kellertank aufgeschweißter Domhals

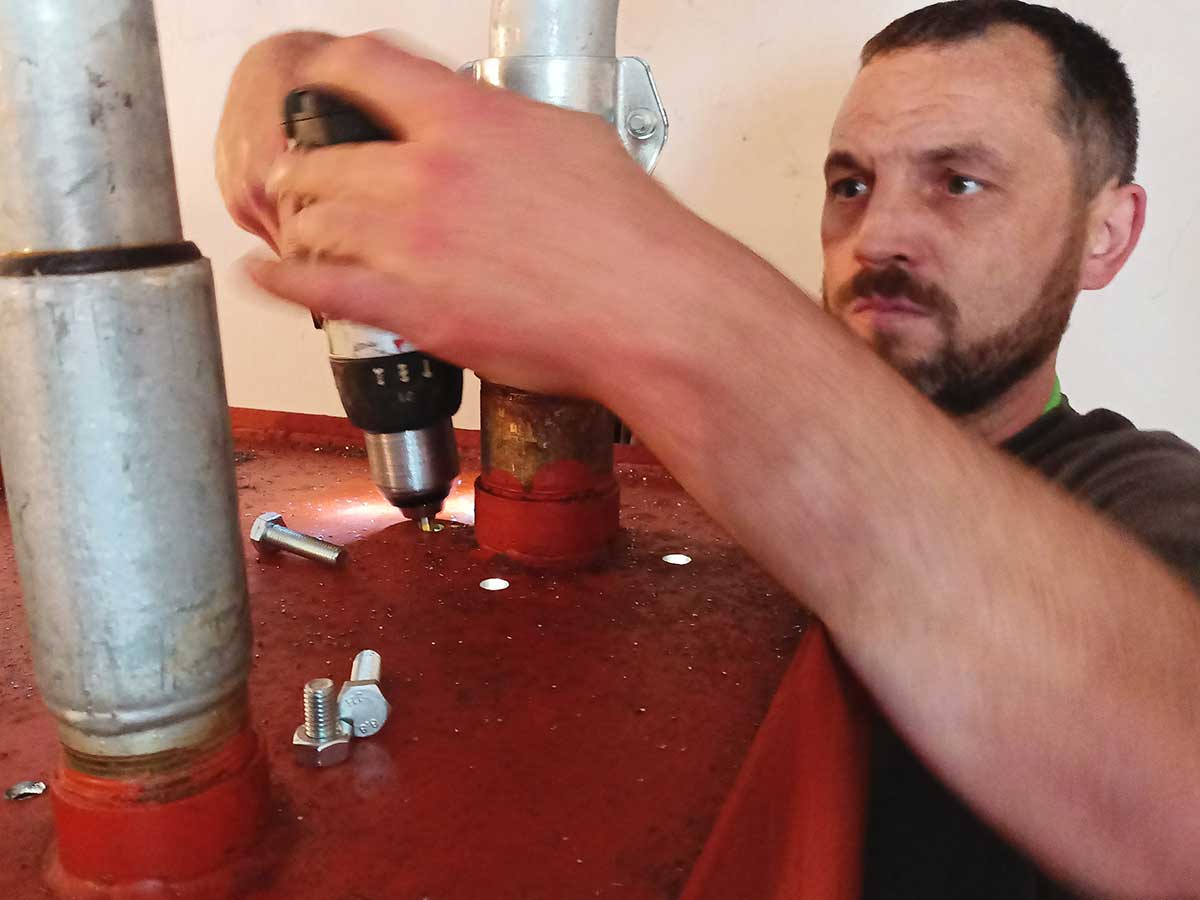

Monteur bei den Bohrungen für die Flansche

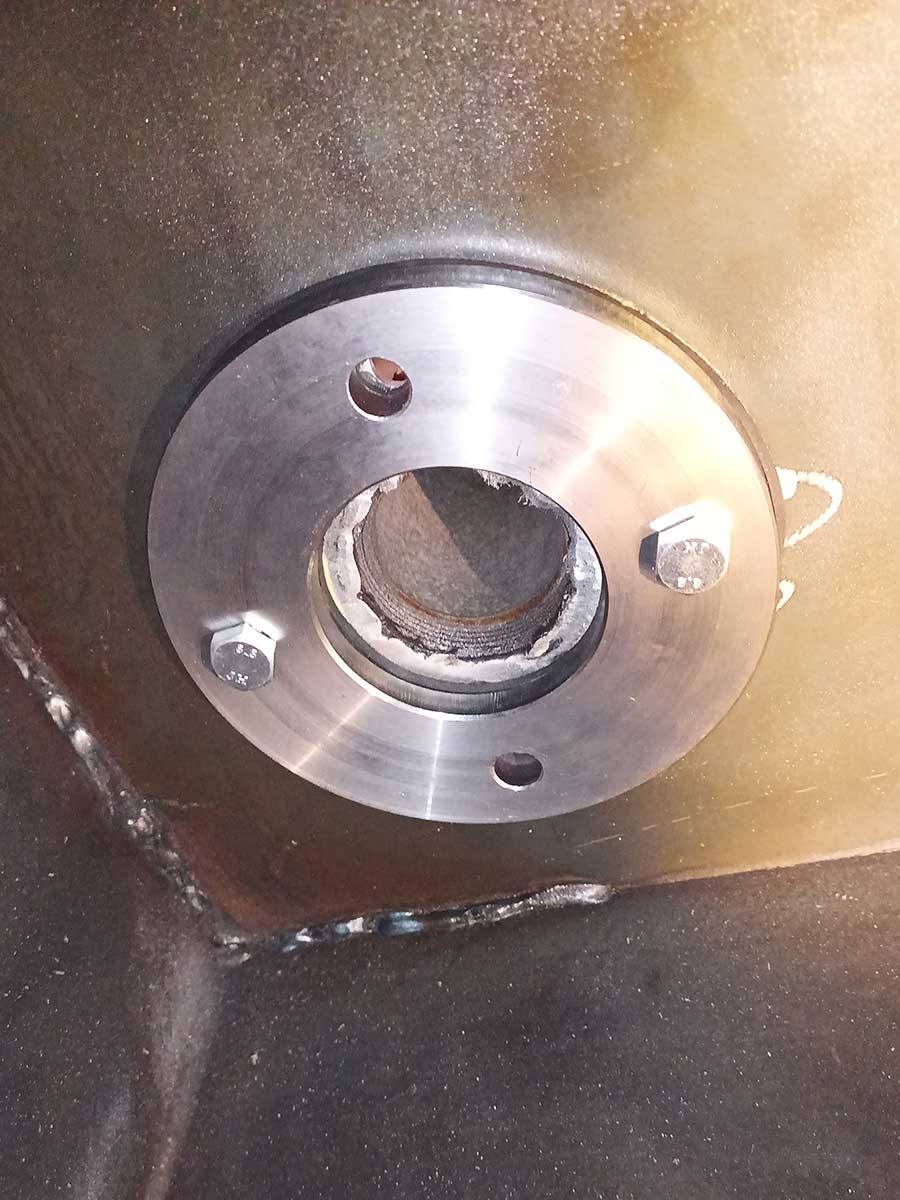

An der Tankinnensseite montierter Flanschring

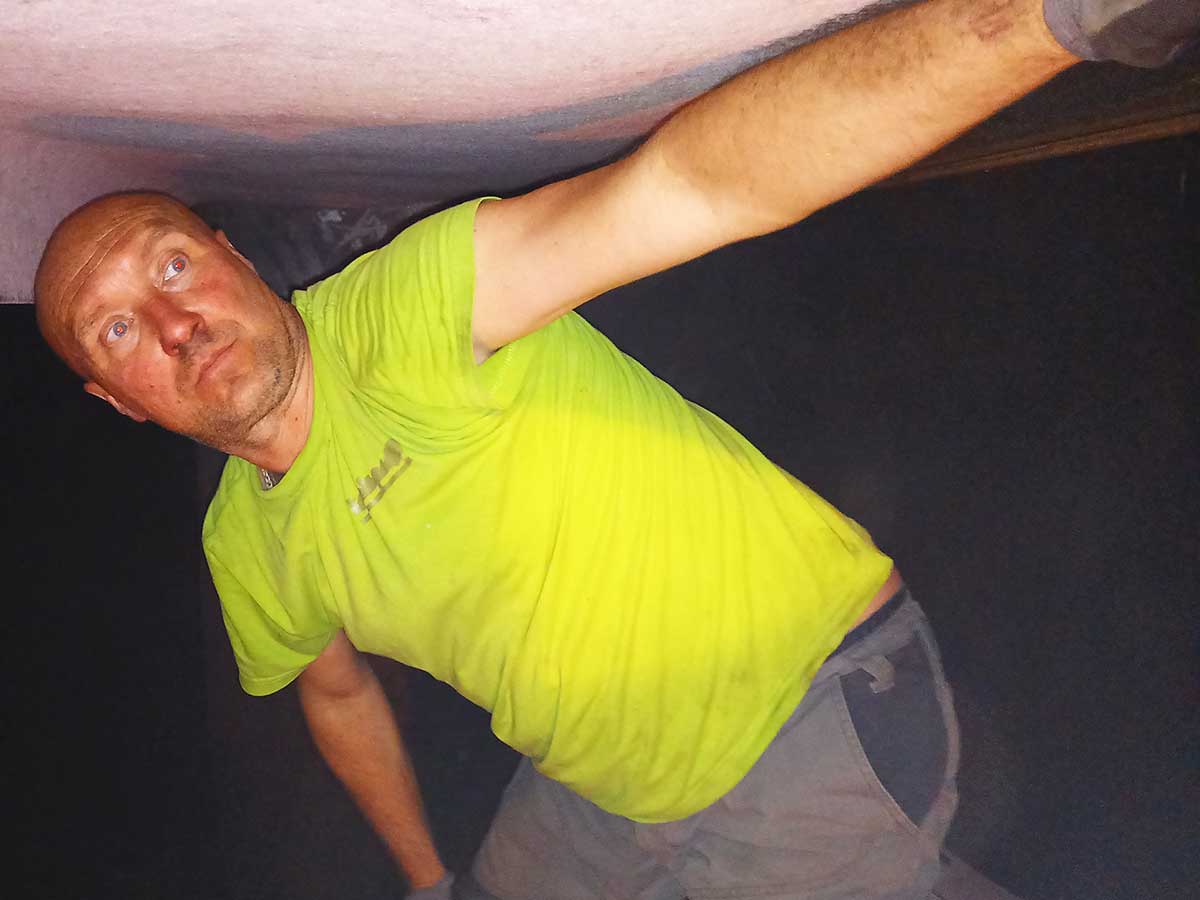

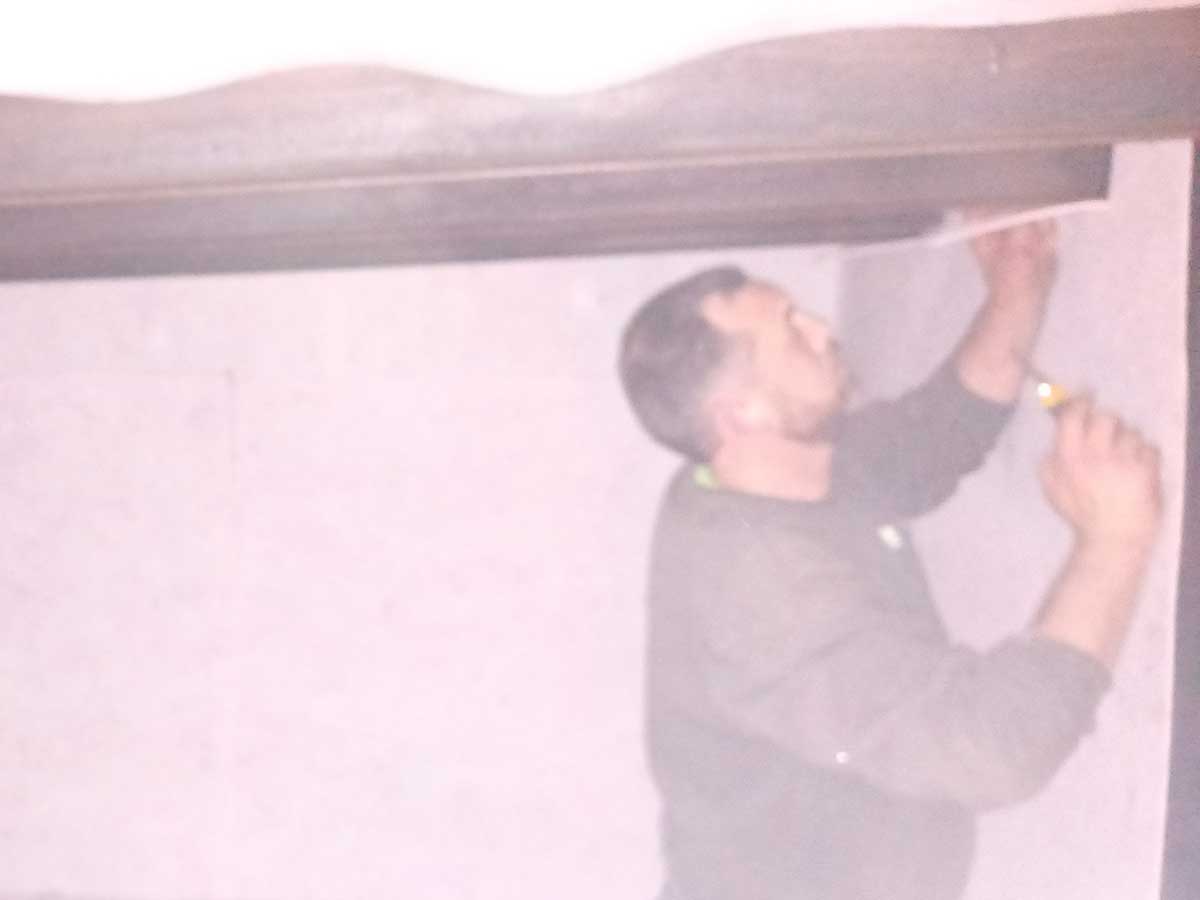

Monteur beim Einbau der Fließlage an der Tankberseite
Monteure kleiden den Tankinnenraum mit Fließ aus – Vorbereitung für ein Einbau einer Tankinnenhülle

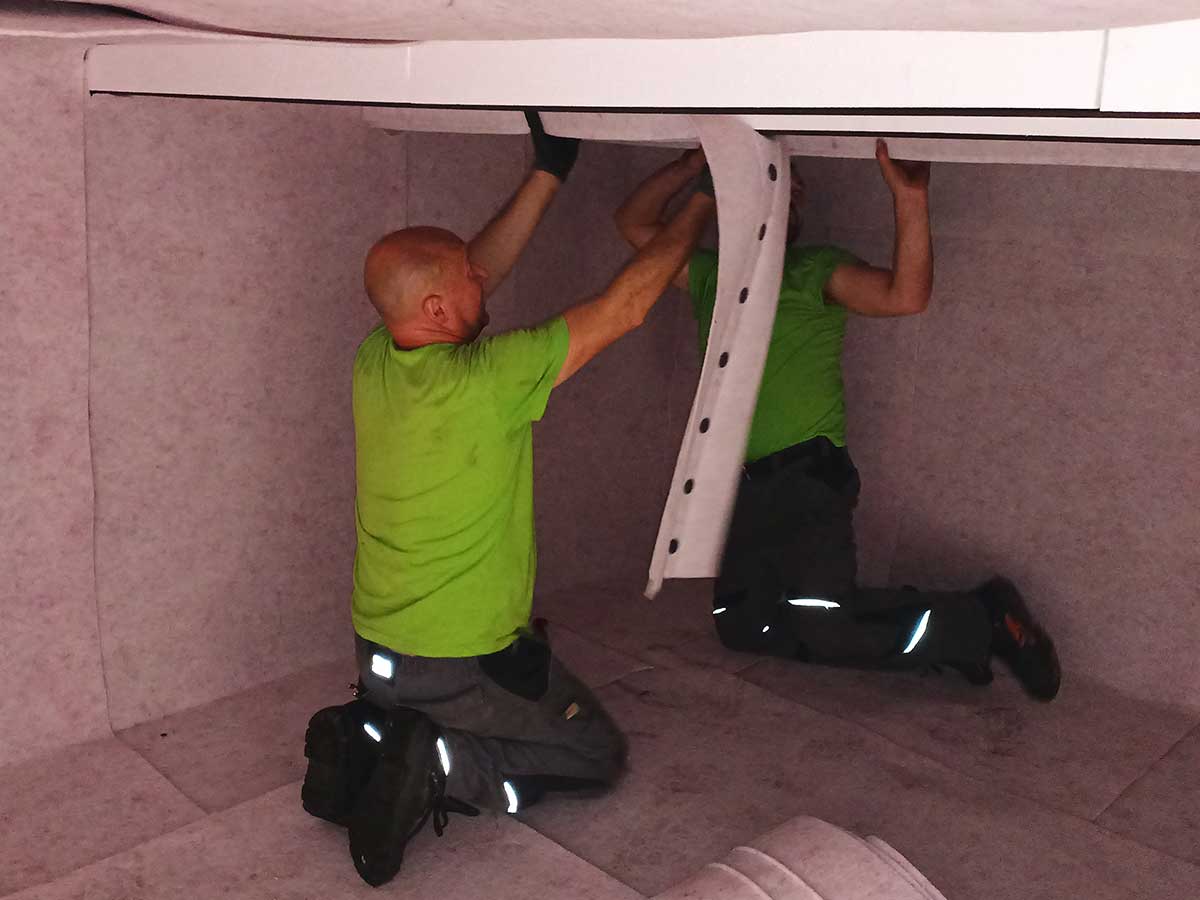

Die Versteifungsstreben im Tank sind separat mit Fließ auszukleiden

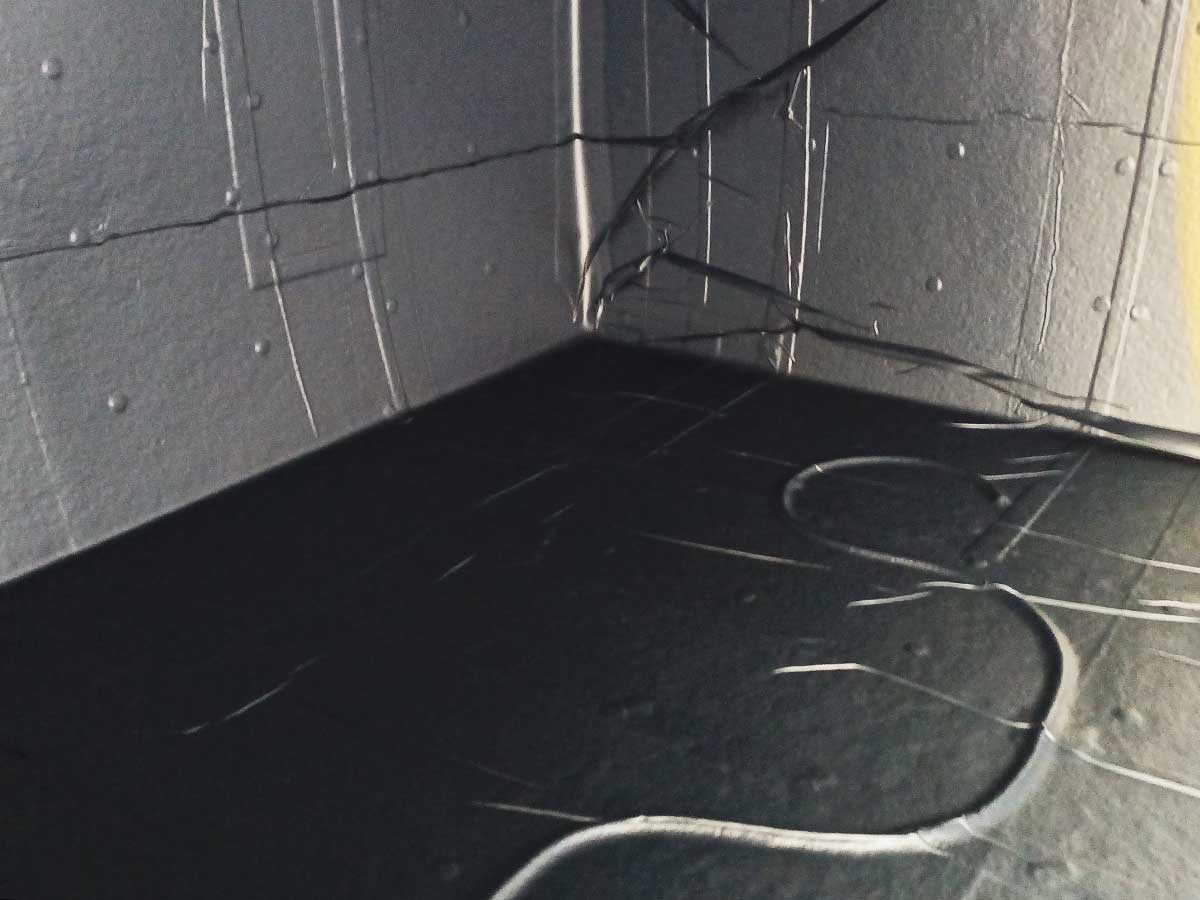

Stahltank mit eingebauter Innenhülle – Sicht auf Saugleitung am Tankboden

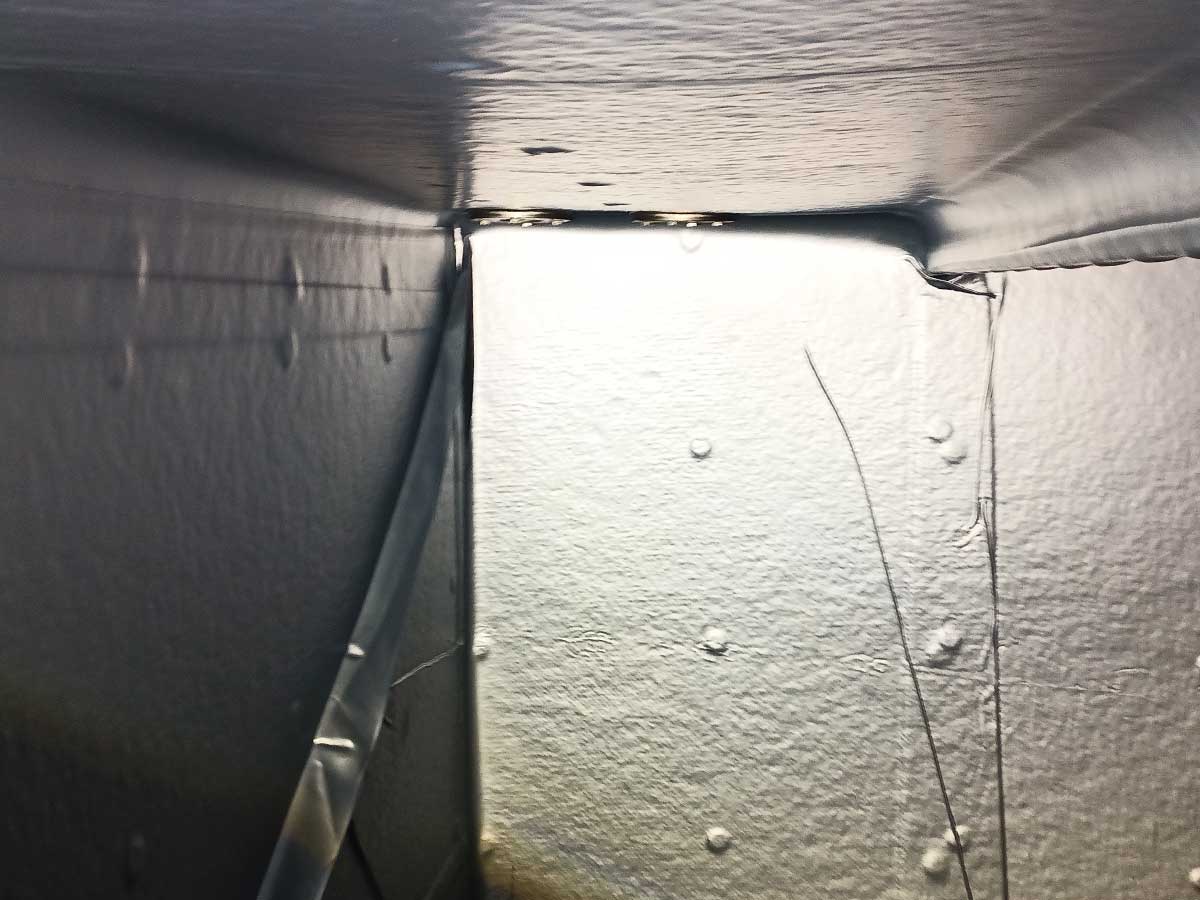

Tankinnenhülle – Sicht auf die Versteifungen an der Tankoberseite

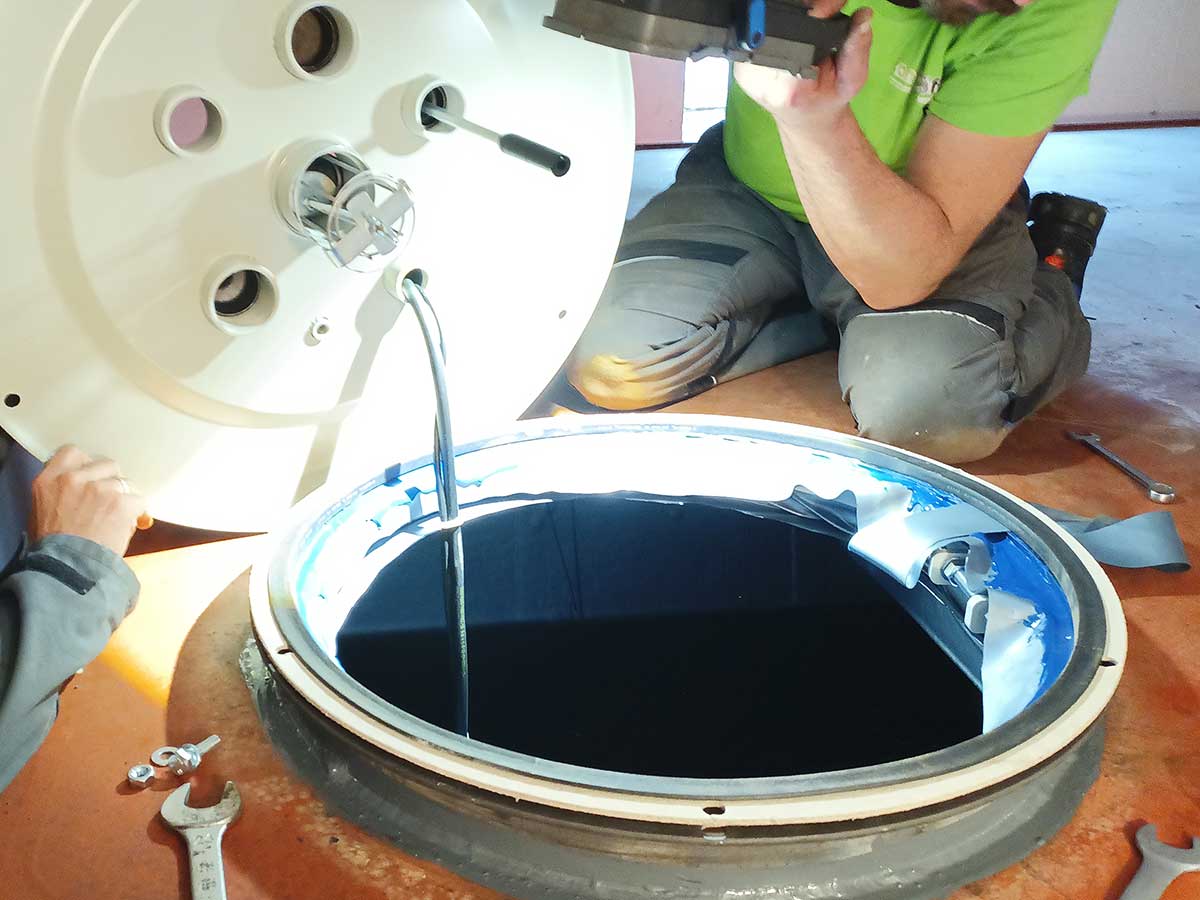

Monteure verschließen den Tank

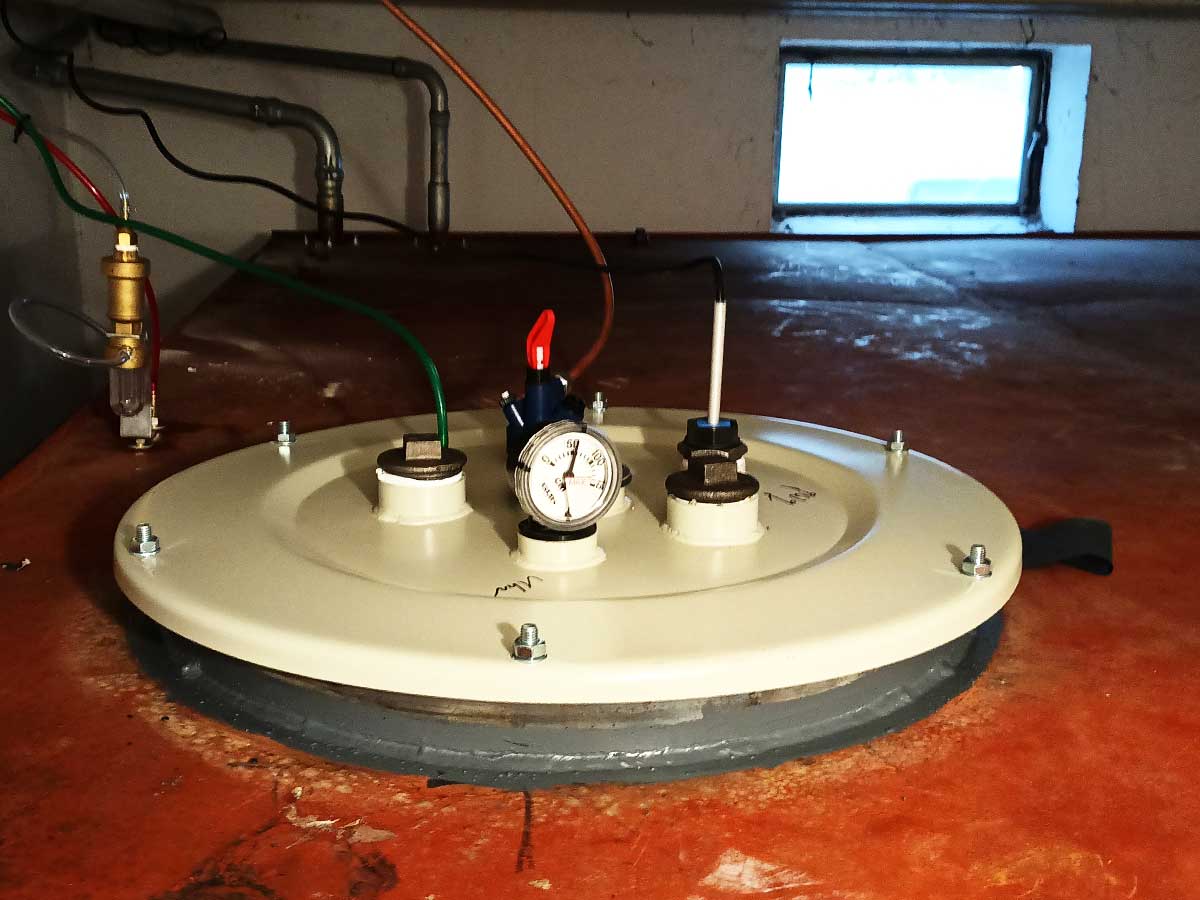

Montage des Leckwarngeräts / Vakuumgerät für die Tankinnenhülle

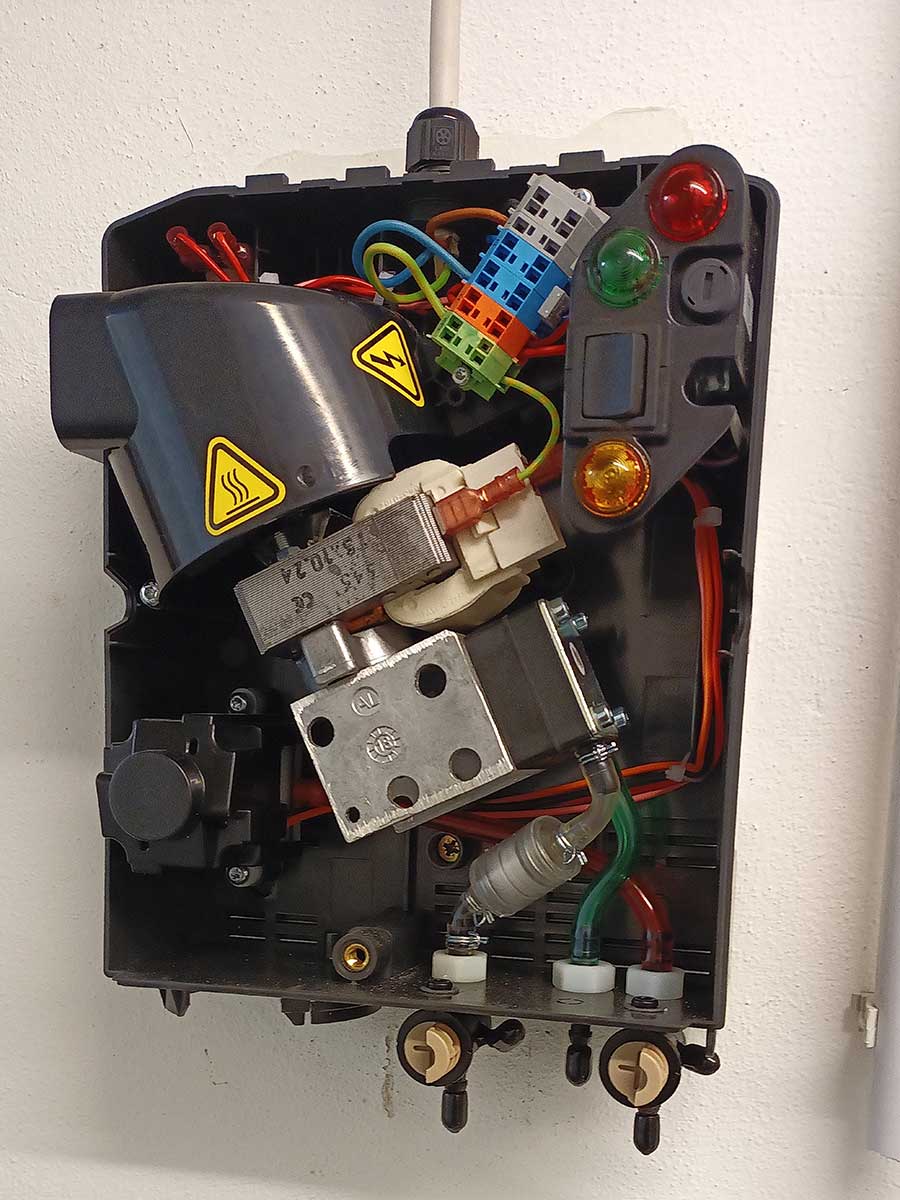

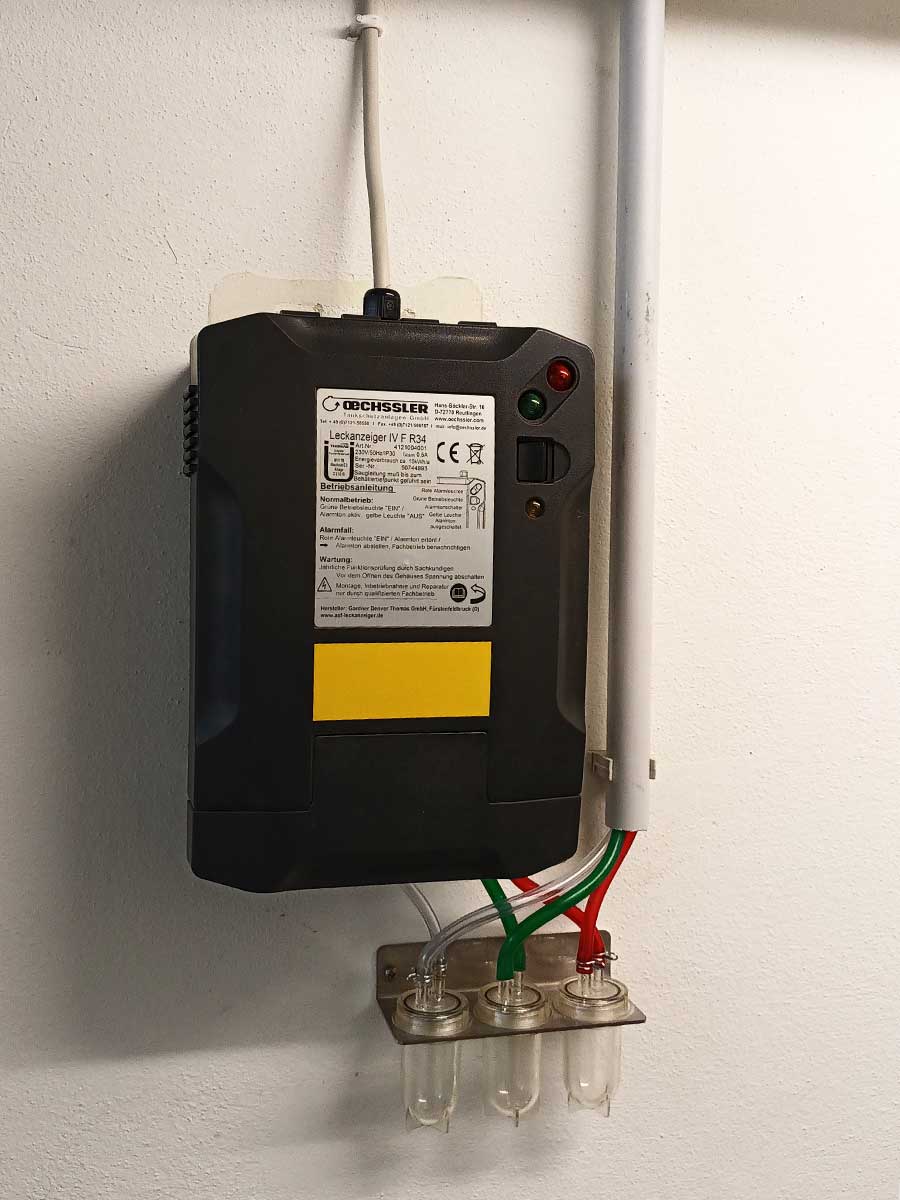

Leckwarngerät für den Überwachungsraum fertig montiert
Tank mit Tankinnenhülle wird wieder befüllt und die Heizung in Betrieb genommen

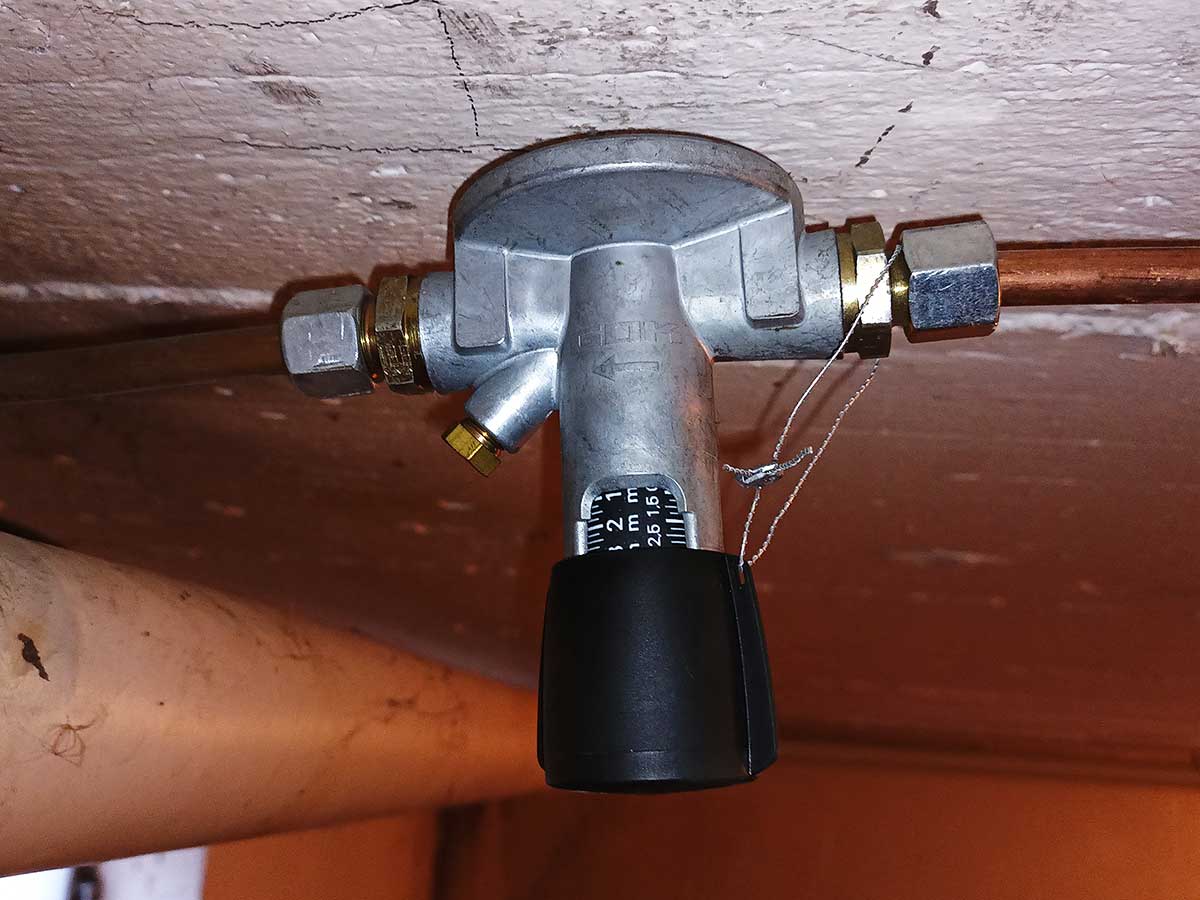

Antiheberventil - Sicherheitseinrichtung in der Entnahmeleitung, gegen Aushebern
